Фильтр защитный телефонный типа ФЗТ-2 предназначен для защиты информации, которая циркулирует в информационных и телекоммуникационных сетях проводной связи от утечки за счет побочных электромагнитных наведений.
Климатические условия эксплуатации фильтра: температура от 5 до 40 градусов Цельсия, относительная среднегодовая влажность воздуха 60% при 20ºС, верхнее значение 80% при 25ºС, атмосферное давления от 84 кПа (630 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.) – размещение на высоте до 1000 м над уровнем моря. Вид климатического исполнения фильтра — УХЛ 4.2, группа размещения 4 по ГОСТ 15150, но нижняя рабочая температура 5ºС.
— номинальное напряжение 48 В постоянного тока — рабочее напряжение от 0 до 242 В переменного тока частотой от 45 до 55 Гц или от 0 до 352 В постоянного тока
Номинальный ток напряжения:
1 мА постоянного тока
Максимальный ток напряжения:
150 мА постоянного тока
Падение напряжения на фильтре при протекании тока 150 мА, не более:
1 B
Вносимое затухание фильтра без рабочего тока в полосе частот при симметрической схеме измерения:
а) на частотах от 300 до 600 Гц и от 3 до 3,5 кГц – не более ±2 дБ
б) на частотах от 600 Гц до 3 кГц — не более ± 0,5 дБ
в) на частотах от 5 до 10 кГц, не менее — растет от 10 до 30 дБ
г) на частотах от 0,01 до 30 МГц, не менее — растет от 30 до 80 дБ
Вносимое затухание фильтра без рабочего тока в полосе частот при несимметрической схеме измерения, не менее:
а) на частотах от 10 до 100 кГц — растет от 10 до 50 дБ
б) на частотах от 100 кГц до 1000 МГц – растет от 50 до 70 дБ

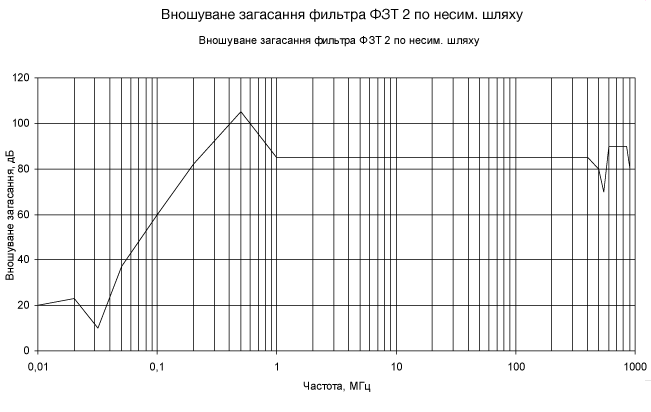

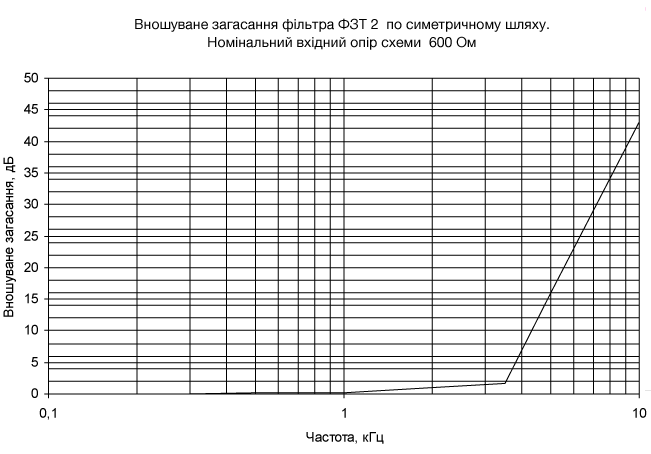

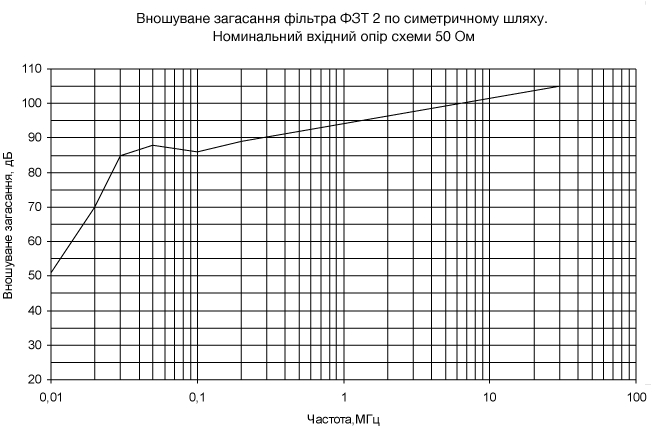

График вносимого затухания фильтра в полосе частот — см. Графики.
Переходное затухание сигналов между фильтрами, расположенными рядом, в диапазоне частот от 300 Гц до 3,5 кГц, не менее:
75 дБ
Электрическая емкость каждого фильтра относительно корпуса, не более:
75 нФ
Коэффициент баланса импедансов каналов фильтра относительно корпуса, при протекании рабочего тока и действия номинального напряжения, не менее:
а) на частотах от 300 до 600 Гц и от 3,4 до 3,5 кГц — 40 дБ
